Схема тормозной системы Toyota Land Cruiser 200 — подробное руководство и схемы

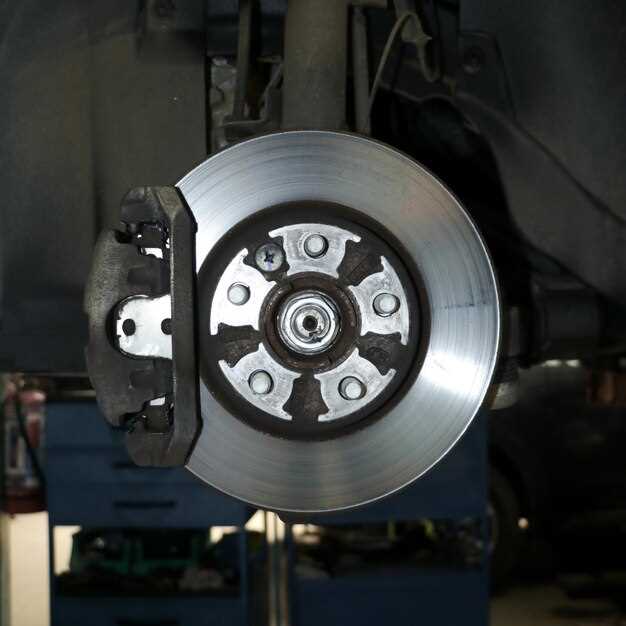

Типы тормозных механизмов: передний и задний тормоза

Передние тормоза в Land Cruiser 200 используют дисковую систему, которая обеспечивает сильное тормозное усилие и хорошую управляемость при движении. Обычно они состоят из вентильных или сплошных дисков, зажимаемых гидравлическими суппортами, что позволяет быстро реагировать и эффективно тормозить в большинстве условий.

Задние тормоза часто представляют собой барабанные механизмы или дисковые системы depending on комплектации и году выпуска. В современных версиях чаще встречаются дисковые тормоза, обеспечивающие равномерное распределение усилия и снижение температуры после долгого торможения.

Обратите внимание, что у некоторых модельных вариантов могут стоять дисковые тормоза на всех колесах, а у других – использовать барабанные механизмы на задних. В любом случае, правильная настройка и своевременная проверка тормозных механизмов помогают сохранить безопасность и эффективность системы.

Используйте тормозные механизмы со своевременной заменой изношенных элементов и осмотром гидравлики. Это повысит переключение усилий и предотвратит риск поломки при необходимости экстренного торможения.

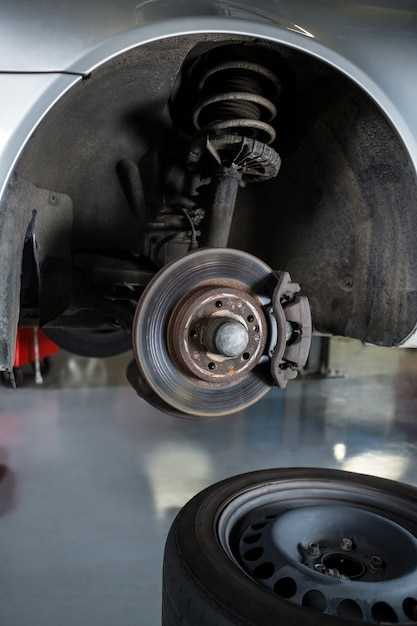

Основные компоненты системы: диски, колодки, суппорты и гидравлика

При обслуживании тормозной системы Toyota Land Cruiser 200 важно своевременно проверять и заменять изношенные диски. Они должны иметь минимальную толщину, указанную в технической документации, чтобы обеспечить надёжное сцепление с колодками и безопасность езды.

Колодки играют ключевую роль в торможении. Следите за их износом: при уменьшении толщины фрикционного слоя до 3 мм они требуют замены. Качественные колодки снижают тепловую нагрузку и препятствуют появлению пыли, что поддерживает работу всей системы.

Суппорты фиксируют колодки и обеспечивают их давление к дискам. Антискриптовые устройства внутри суппорта помогают уменьшить шум при торможении. Проверка свободного хода поршня и отсутствие зазоров предотвращают износ и повреждение системы.

Гидравлическая часть включает главный тормозной цилиндр и рабочие цилиндры колес. Важно поддерживать уровень тормозной жидкости в допустимых пределах и своевременно менять её, чтобы избежать воздушных пробок и ухудшения тормозных характеристик.

Обратите внимание на наличие подтеканий жидкости вокруг цилиндров и шлангов. Используйте только рекомендованную производителем тормозную жидкость, которая выдерживает температуру до 260°C и не теряет своих свойств при эксплуатации.

Особенности электропривода и антиблокировочной системы

Оптимизируйте работу тормозной системы, правильно настроив электроприводы и блоки управления АБС. Для начала уделите внимание датчикам скорости колес: их неисправности напрямую влияют на корректность срабатывания системы. Проверьте целостность кабелей и разъемов, чтобы избежать ложных срабатываний или отказов.

Используйте оригинальные компоненты или аналоги, прошедшие сертификацию. Это поможет сохранить точность сигналов и надежность работы АБС, а также предотвратит нежелательные сбои.

Обратите внимание на алгоритмы работы электропривода и гидравлического блока. Современные системы используют электронную управляющую модуль, который координирует работу гидроцилиндров и клапанов. Регулярная диагностика с помощью диагностического оборудования позволит выявить неисправности и предотвратить серьезные поломки.

Обеспечьте своевременное обновление программного обеспечения модулей управления. На рынке доступны прошивки, устраняющие ошибки обработки сигналов и улучшающие реакции системы в экстремальных условиях.

Следите за уровнем гидравлической жидкости и состоянием насосов тормозной системы. Неправильная циркуляция жидкости или износ элементов гидросистемы ухудшает эффективность работы антиблокировки и может привести к снижению тормозного пути.

При диагностике обращайте внимание на реакции системы при различных сценариях торможения: резком нажатии педали, горных спусках или в условиях плохой сцепки. Это позволит выявить слабые места и обеспечить стабильную работу системы в любой ситуации.

Расположение основных узлов в моторном отсеке и кузове

Начинайте осмотр с расположения аккумулятора – он находится в передней части моторного отсека слева, закреплен на металлической раме. Следите за состоянием его крышки и клемм, чтобы избежать сбоев запуска.

Бачок системы охлаждения расположен спереди, ближе к правому крылу, он легко доступен для контроля уровня и доливки охлаждающей жидкости. Помните проверять крышку на герметичность и отсутствия трещин.

Моторный блок занимает центральное место, и его основные компоненты – кабели высокого напряжения, масляный фильтр и радиатор – расположены вокруг него. Поддерживайте чистоту и осматривайте крепления на наличие повреждений.

Топливный фильтр размещен в районе правого крыла, ближе к баку. Для замены он легко доступен, не мешает другим работам в моторном отсеке. Обратите внимание на состояние шлангов и соединений.

Клеммная коробка располагается в левом нижнем углу моторного отсека, рядом с батареей. Проверяйте клеммы на коррозию и надежность соединений, чтобы предотвращать разрывы электроснабжения.

Выхлопная система подводится под кузов, ее главные узлы – коллектор и катализатор – фиксированы к раме. Следите за отсутствием коррозии на крепежных элементах и целостностью глушителя.

В блоке управления двигателем (ЭБУ) расположен под крышкой в центральной части моторного отсека, ближе к лобовому стеклу, защищен пластиковым кожухом. Не забывайте о причине необходимости доступа – диагностика и ремонт.

В кузове особое внимание уделите креплениям амортизаторов и подвески, расположенным по всему периметру, – они обеспечивают управляемость и комфорт. Регулярно проверяйте их состояние на наличие повреждений и износа.

Диагностика и обслуживание тормозной системы: пошаговое руководство и схемы

Проверяйте уровень тормозной жидкости в расширительном бачке, убедившись, что он находится между минимальной и максимальной отметками. При низком уровне долейте жидкость, использовав именно тот тип, что указан в руководстве по эксплуатации.

Осмотрите тормозные шланги и трубки на наличие трещин, утечек и налета ржавчины. Замены требуют элементы с поврежденной изоляцией или заметной коррозией.

Проверьте тормозные колодки: минимальный износ не превышает толщину 3 мм. Измерьте зазор между колодками и диском с помощью штангенциркуля, при необходимости регулировки выполните соответствующие действия.

Через специальные стенды или ручной тест установите равномерность тормозных усилий по всем колесам. В случае неравномерности выполните балансировку тормозных механизмов и проверьте регуляторы ручного тормоза.

Обратите внимание на работу тормозных суппортов: при шорохе, заедании или тугом ходе проверяйте пыльники и гидравлические цилиндры на наличие загрязнений и утечек. При необходимости почистите или замените проблемные компоненты.

Проведите тест тормозного пути, аккуратно затормозив с разгона до 30-40 км/ч. Убедитесь, что торможение происходит равномерно и без необычных звуков. В случае отклонений проверьте состояние тормозных дисков и барабанов, замените или отшлифуйте при необходимости.

Для точной диагностики подключите сканер, считывающий коды ошибок системы ABS и ESP. Удалите накопленные ошибки и проанализируйте работу системы при торможении на различных режимах.

Обслуживание тормозных механизмов включает очистку и смазку направляющих, а также проверку состояния тормозных дисков и барабанов. При износе или повреждении замените диски и колодки, следуя схеме и рекомендациям производителя.

Диагностика и обслуживание тормозной системы: пошаговое руководство и схемы

Обозначения в схемах тормозной системы: как читать электросхемы и гидравлические схемы

При работе с электросхемами и гидравлическими схемами важно точно понимать обозначения компонентов. Начинайте с изучения легенды или ключа схемы, где собраны все условные обозначения. Обычно такие символы разделены на разделы: электропроводка, элементы гидравлики,Sensor и управляющие устройства.

Для чтения электросхем обращайте внимание на такие знаки:

• Обозначения источников питания – батареи, аккумуляторы, блоки питания. Обычно изображены в виде линий с плюсом и минусом.
• Элементы управления – переключатели, реле, контакты. В электросхемах отмечены простыми символами: переключатели – линией с точкой или крестиком, реле – катушкой с контактами.
• Проводка – линии, соединяющие компоненты. Для упрощения различают проводники разных функций по цветам или толщине линий.
• Защиты и предохранители – обозначаются линией с полукруглой или прямой стрелкой, иногда с символом предохранителя внутри.

Гидравлические схемы используют свои символы:

• Гос-понента гидропривода – изображается в виде блока или кружка с входами и выходами, обозначающими трубопроводы.
• Клапаны – разные типы, например, трех/пятипортовые, формируются из простых фигур с линиями, обозначающими управляющие или основные порты.
• Цилиндры – изображаются как прямоугольники с диагональной линией или стрелками, указывающими направление движения штока.
• Трубопроводы и соединения – линии с обозначениями давления, обычно указывают стрелками направление потока.

При чтении схем важно помнить о стандартизации: одинаковые символы используются во всей документации, что облегчает поиск нужных элементов. Также обращайте внимание на номера контактов и соединительных линий, чтобы правильно интерпретировать последовательность работы системы.

Если сталкиваетесь с новым обозначением, используйте справочные материалы или руководства по стандартам. Практика чтения схем помогает быстро ориентироваться и избегать ошибок во время ремонта или монтажа.

Объем жидкости и контроль уровня: последовательность действий

Перед началом проверки уровня жидкости обязательно остановите двигатель и дайте системе остыть, чтобы избежать ожогов. Откройте крышку резервуара тормозной жидкости, расположенного в моторном отсеке, и осмотрите уровень напрямую или с помощью прозрачной стенки. Для корректной работы оставьте уровень между отметками ‘MIN’ и ‘MAX’.

Если уровень ниже минимальной отметки, используйте наконечник для заправки или шприц с прозрачной трубкой. Медленно вливайте тормозную жидкость, не переполняя резервуар, чтобы не вызвать протечки или попадания воздуха в систему. После добавления жидкости закройте крышку плотно и несколько раз нажмите на педаль тормоза, чтобы воздух вышел из системы и уровень стабилизировался.

При необходимости доливации проверяйте уровень повторно, чтобы он удерживался в пределах нормы. Используйте только рекомендованный тип жидкости, указанный в инструкции к автомобилю, чтобы обеспечить стабильную работу системы и исключить повреждения. Регулярно контролируйте уровень, особенно перед долгими поездками или после ремонта системы тормозов, чтобы избежать неожиданных отказов при движении.

Замена и регулировка тормозных компонентов по схеме: инструкции и советы

Перед началом работы убедитесь, что автомобиль стоит на ровной поверхности, а тормозная жидкость отключена, чтобы избежать утечек и повреждений системы. Используйте оригинальные запчасти и комплектующие, рекомендованные для Toyota Land Cruiser 200.

Для замены тормозных колодок освободите колесо и снимите его, чтобы получить доступ к тормозному механизму. Используйте специальный съемник для отделения колодок от тормозного диска, избегая повреждения направляющих и цилиндров.

При установке новых колодок выполните их правильную позицию, обращая внимание на указания производителя. Зафиксируйте их так, чтобы не было перекосов и зазоров. Перед сборкой проверьте чистоту диска и направляющих, при необходимости протрите их щеткой и обезжиривающим средством.

Для регулировки тормозных колодок установите колесо обратно на место, затяните ступичный болт с нужным моментом. После этого нажмите на педаль тормоза несколько раз, чтобы колодки прильнули к диску и система наполнилась тормозной жидкостью.

Осуществите прокачку тормозной системы вручную или с помощью специального оборудования, чтобы избавиться от пузырьков воздуха. Начинайте прокачку с наиболее удаленного от главный цилиндра тормозного суппорта, следя за уровнем тормозной жидкости в бачке.

Регулировка тормозных механизмов по схеме необходима, если заметно снижение чувствительности или появление вибраций при торможении. Проверьте свободный ход педали, он не должен превышать 2–3 мм, в противном случае потребуется повторное регулирование.

Для точной настройки используйте болты регулировки, располагающиеся на тормозных механизмов, и выполните небольшие кругообразные движения, пока не достигнете оптимального зазора между колодками и диском.

После завершения всех работ проведите тест-драйв: снизьте скорость, плавно нажимайте на педаль, ощущая ее стабильность и отсутствие вибраций. Проверьте работу ручного тормоза, он должен удерживать автомобиль на месте без провисаний.
