Схема подключения вентилятора охлаждения для автомобиля ВАЗ 2109

Для подключения блока, отвечающего за циркуляцию воздуха, в автомобиле модели 2109 необходимо обратить внимание на правильное соединение контактов, чтобы обеспечить бесперебойную работу системы. Начните с проверки наличия необходимого инструмента, включая изолированную отвертку, мультиметр и обжимные клещи.

Сначала подключите + провод от устройства к положительной клемме аккумулятора. Обратите внимание на надежность соединения. Для проверки откройте мультиметр и убедитесь, что напряжение в сети соответствует 12 В. Это гарантирует, что электрическая сеть функционирует корректно.

Затем необходимо присоединить — провод к общей массе автомобиля. Убедитесь, что место соединения очищено от коррозии, чтобы избежать плохого контакта. Если все выполнено верно, проверьте работу устройства путем активации зажигания и наблюдения за запуском системы при повышении температуры в моторном отсеке.

Эта процедура лишь основа, к дополнительным шагам может относиться подключение термостата для автоматизации процесса. Регулярная проверка состояния соединений и электропроводки также способствует долговечности работы системы. При необходимости используйте клеммы с прогрессирующим зажимом.

Общие сведения о системе охлаждения ВАЗ 2109

Помимо радиатора, в системе располагается насос, который обеспечивает циркуляцию охлаждающей жидкости. Этот элемент играет решающую роль в поддержании нужной температуры. Важно следить за состоянием насоса и при необходимости заменять его, чтобы предотвратить перегрев.

Температурный датчик отслеживает состояние системы и передает информацию в блок управления. Это позволяет вовремя реагировать на изменения температуры и предотвращать возможные аварийные ситуации. В случае неисправности датчика, необходима его замена, чтобы избежать серьезных проблем.

Помимо этих компонентов, в системе предусмотрены шланги и патрубки, которые соединяют все элементы. Они должны быть в хорошем состоянии, без трещин и протечек. Регулярная проверка их целостности позволяет избежать нештатных ситуаций во время эксплуатации.

Важно следить за уровнем жидкости в расширительном бачке. Нехватка охлаждающей жидкости может привести к перегреву и повреждению двигателя. Рекомендуется периодически проверять уровень и при необходимости доливать антифриз, соблюдая рекомендации производителя.

Назначение вентилятора и влияние на работу двигателя

Значение данного устройства заключается в регулировании температуры двигателя, что напрямую влияет на его работоспособность и ресурс. При работе мотора образуется значительное количество тепла, которое необходимо отводить во избежание перегрева и последующих повреждений.

При недостаточном теплообмене возможен перегрев, что ведет к снижению эффективности работы, увеличенному расходу топлива и риску появления серьезных неисправностей, таких как деформация головки блока цилиндров. Рекомендуется контролировать исправность устройства и следить за его работой в различных режимах. Включение должно происходить при повышении температуры антифризной жидкости, а отключение – после ее понижения.

Также стоит отметить взаимосвязь между частотой вращения воздушного потока и нагрузкой двигателя. При увеличении нагрузки, например, в результате старта с места или подъёма, важно установить режим работы, обеспечивающий необходимую подачу воздуха для поддержания оптимальной температуры.

Регулярное техническое обслуживание системы, включая проверку надежности и работоспособности данного агрегата, гарантирует стабильную работу. Использование оригинальных или качественных заменителей способствует долгому сроку службы всех элементов, а также предотвращает возможные поломки, которые могут привести к сложным и затратным ремонтам.

Необходимые инструменты и материалы для работы

Для выполнения работы потребуется следующий набор инструментов: набор ключей на 10, 13 и 17, отвертка крестовая и плоская, а также плоскогубцы. Также рекомендуется использовать изолированные инструменты для работы с электрической частью.

Из расходных материалов необходимо подготовить фишки и провода соответствующего сечения, электрическую ленту и термоусадочные трубки для изоляции соединений. Для крепления используют саморезы или специальные пластиковые хомуты.

Для повышения надежности соединений стоит иметь под рукой контактную смазку и герметик для защиты от влаги. Рекомендуется проверять состояние предохранителей и реле, так как это на прямую влияет на функционирование системы.

Также полезно иметь мультиметр для проверки целостности проводов и напряжения на различных участках цепи. Если потребуется замена вентиляторного мотора, позаботьтесь о новом элементе, соответствующем характеристикам вашего автомобиля.

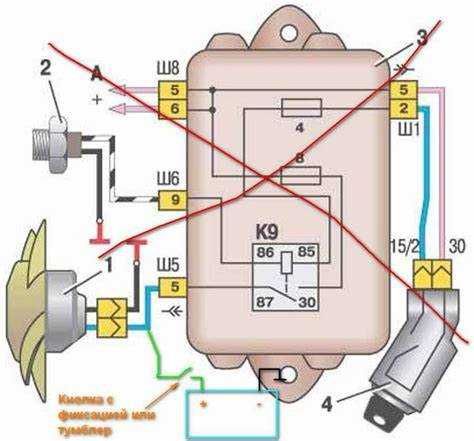

Схема проводки вентилятора охлаждения ВАЗ 2109

При установке системы необходимо соблюдать правильное соединение проводов для гарантии работоспособности. Вот основные элементы, с которыми предстоит работать:

• Реле – отвечает за включение вентилятора при достижении определенной температуры охлаждающей жидкости.
• Выключатель – необходим для ручного контроля, если это предусмотрено конструкцией автомобиля.
• Датчик температуры – устанавливается в радиаторе и сигнализирует о необходимости включения системы.
• Предохранитель – защищает электрические цепи от короткого замыкания.

Процесс подключения выглядит следующим образом:

1. Подведите плюс от аккумулятора к реле.
2. Второй контакт датчика присоедините к массе кузова.
3. Установите предохранитель в разрыв линии от аккумулятора.

При завершении работ проверьте все соединения на отсутствие коротких замыканий и надежность крепления проводов. Запуск системы следует проводить при нагреве охлаждающей жидкости, проверяя корректную работу устройства на разных режимах.

Регулярно проводите визуальный осмотр проводки на предмет повреждений и износа, чтобы избежать неприятных инцидентов в будущем.

Подключение устройства к электроцепи автомобиля

Для корректной работы устройства необходимо подключить его к электрической системе автомобиля. Для этого рекомендуется использовать подходящие провода и разъемы, которые могут выдерживать нагрузки. Следует учитывать номиналы напряжения и тока, чтобы избежать перегрева и повреждений.

Первым шагом является определение точки подключения, которая обеспечит стабильное питание. Рекомендуется подключаться к блоку предохранителей, что гарантирует защиту от перенапряжений. Важно выбрать предохранитель, соответствующий мощности вашего устройства. Установите его в цепь, чтобы предотвратить возможные короткие замыкания.

Далее необходимо установить реле для управления работой устройства. Оно обеспечивает автоматическое включение во время повышения температуры системы. Подключите управляющую проводку реле к температурному датчику, который должен быть установлен в системе.

Соблюдайте полярность при подключении проводов: красный – это положительный, черный – отрицательный. Особое внимание стоит уделить креплению всех соединений: они должны быть надежными, чтобы избежать окисления контактов.

По завершении монтажа проверьте систему на наличие утечек и исправность оборудования. После этого рекомендуется провести тестирование на холостом ходу, чтобы убедиться в необходимом функционировании устройства при различных условиях работы.

Установка реле управления вентилятором

Оптимальное размещение реле для управляющего устройства обеспечивает надежное функционирование и защиту электрической схемы автомобиля. Рекомендуется устанавливать реле вблизи аккумулятора либо на монтажной панели, чтобы минимизировать длину проводов. Это предотвратит потери напряжения и снизит риск возникновения короткого замыкания.

Необходимо обратить внимание на выбор реле с соответствующими параметрами. Реле должно быть рассчитано на ток, превышающий номинальное значение, которое будет проходить через систему. Выбор реле мощностью от 30 до 40 А является приемлемым вариантом для большинства ситуаций.

В процессе монтажа следуйте следующему порядку действий:

1. Отключите аккумулятор, чтобы избежать короткого замыкания.
2. Приклейте реле к кузову или монтажной панели с помощью саморезов или стяжек.
3. Подключите клемму 85 реле к — аккумулятора, а 86 к системе управления.
4. К клемме 30 подключите провод от аккумулятора через предохранитель.
5. К клемме 87 подведите провод к дампферному устройству.

Проверьте правильность подключения, убедитесь в отсутствии замыканий, затем подключите аккумулятор и протестируйте работоспособность. Если все подключено верно, реле должно срабатывать при достижении необходимых температурных значений.

Рекомендуется учитывать следующие параметры при выборе местоположения и монтаже реле:

Параметр	Рекомендация
Длина проводов	Минимизируйте длину для уменьшения потерь напряжения
Защита от влаги	Используйте герметичные соединения
Место установки	Избегайте зон с высокой температурой и вибрацией
Нагрузка	Выбирайте реле, учитывая максимальный ток нагрузки

Недостаточный уровень надежности реле может привести к сбоям в работе системы, поэтому проверяйте состояние соединений и проводов после установки.

Определение места для установки на кузове

Рекомендуется установить устройство в области решетки радиатора или напротив радиатора. Это обеспечит максимальную эффективность работы, позволяя вовремя отводить тепло от двигателя. При выборе места учитывайте доступ к электроцепи и возможность работы с охлаждаемыми элементами. Установите компоненты так, чтобы они не мешали другим системам автомобиля и не препятствовали движению воздуха через радиатор.

Убедитесь, что место установки свободно от препятствий и не подвергается воздействию высоких температур или механических повреждений. Элементы крепежа должны быть надежными, чтобы предотвратить вибрации и повреждения при движении. Для улучшения циркуляции воздуха идеальным вариантом будет установка на верхней части радиатора или в его непосредственной близости.

Проверьте, чтобы место установки не блокировало доступ к сервисным отверстиям и другим важным компонентам, таким как радиатор и насос. Установка должна учитывать угол наклона двигателя и направление движения автомобиля, что позволит избежать перегрева даже в сложных условиях эксплуатации.

Проверка рабочей способности устройства перед монтажом

Перед установкой проверьте эффективность работы устройства с помощью простой проверки на bench-тесте. Для этого вам понадобится источник постоянного тока, соответствующий характеристикам устройства. Подключите позитивный провод к клемме аккумулятора, а негативный — к корпусу устройства. При этом устройство должно начать вращаться. Убедитесь в отсутствии посторонних шумов или вибраций, которые могут указывать на механические повреждения.

Обратите внимание на скорость вращения лопастей. Для этого можно использовать тахометр, который даст информацию о частоте вращения. Устройство должно работать в диапазоне, указанном в технической документации. При наличии регулируемого источника питания можете изменять напряжение и наблюдать за изменением скорости вращения.

Проверьте также состояние проводки и подключения. Убедитесь, что клеммы чистые и не окислены. При наличии коррозии, очистите контакты, чтобы избежать потери производительности. Эти действия помогут гарантировать, что установка пройдет без сбоев и устройство будет функционировать корректно после монтажа.

Не лишним будет проверить наличие пробелов между лопастями и защитным кожухом. Это предотвратит возможные застревания и повысит общую эффективность. После завершения проверки необходимо убедиться, что нет перегревов, что может быть признаком проблем с мотором или передаточным механизмом.

Тестирование системы после подключения устройства

После завершения установки нового агрегата необходимо провести проверку его функциональности. Первым шагом включите зажигание и проверьте, активируется ли исполнитель. Убедитесь, что реле работает корректно: прослушайте щелчок, который сигнализирует о включении или отключении устройства.

Система охлаждения должна функционировать при достижении определенной температуры. Используйте термометр для контроля температуры двигателя. При нормальной температуре мотор должен начать нагревать антифриз, и агрегат должен срабатывать. Если это не происходит, необходимо вплотную заняться проверкой проводки и всех соединений.

Проверьте на наличие утечек жидкости. После вашего вмешательства может возникнуть необходимость в повторной подтяжке хомутов или замене прокладок. Осмотрите шланги на предмет трещин или повреждений.

Послушайте работу устройства на низких и высоких оборотах. Звук должен быть ровным и стабильным. Если слышны посторонние шумы или вибрации, следует проверить установку на наличие неправильно закрепленных частей.

При возможности, прогрейте двигатель до рабочей температуры и наблюдайте за показателями на приборной панели. Температура должна оставаться в пределах нормы, а индикатор перегрева не должен срабатывать. При корректной работе системы вентилятор должен активироваться самостоятельно по мере повышения температуры.

Важно также следить за состоянием предохранителя, который отвечает за безопасный запуск устройства. Если он перегорел, это может указывать на наличие короткого замыкания или предыдущие ошибки в подключении.

После всех проверок проведите еще одну диагностику на наличие возможных ошибок, используя бортовой компьютер. Это поможет выявить скрытые неполадки. Убедитесь, что все компоненты работают синхронно, без перебоев и сбоев.

Типичные ошибки при подключении системы охлаждения

Необходимо убедиться в качестве контактов. Плохие соединения приводят к отсутствию тока, что в итоге делает аппарат неэффективным. Используйте очиститель для контактов и прижигающий Agent для повышения устойчивости.

Ошибки в выборе провода могут повлиять на работу. Для преодоления этого, подбирайте провод с достаточным сечением, чтобы избежать перегрева и преждевременного выхода из строя.

Иногда игнорируют первичный тест работы оборудования перед окончательной установкой. Это может закончиться дорогостоящими ремонтом, так как неисправный элемент может повредить другие детали. Проверяйте устройства на стенде.

Неправильная прокладка проводки также может вызвать проблемы. Убедитесь в отсутствии зажимов или трения проводов о детали, что может спровоцировать износ изоляции.

Не стоит забывать о диагностике работающей системы после завершения установки. Убедитесь, что вентилятор работает при различных температурах охлаждающей жидкости. Это поможет избежать перегрева двигателя.

Советы по обслуживанию вентилятора

Регулярная проверка и уход за системой позволяет избежать перегрева двигателя.

• На каждом ТО осматривайте крыльчатку на наличие повреждений или отложений пыли. Чистка поможет улучшить поток воздуха.
• Проверяйте работу мотора в разные климатические условия. Простой тест – включите зажигание и следите за реакцией оборудования при перегреве.
• Обратите внимание на предохранители и реле, их состояние критично для надежности работы. Смените при малейших признаках коррозии.

При замене компонентов используйте только оригинальные детали. Это обеспечит корректную работу всей системы.

• Перед установкой нового устройства ознакомьтесь с его инструкцией. Например, неправильно установленные или перекосившиеся элементы могут вызвать дополнительные шумы и вибрации.
• Следите за проводкой. Изолируйте повреждения и следуйте стандартам крепления проводов, чтобы избежать короткого замыкания.

Убедитесь, что все соединения крепкие, чтобы предотвратить электрические перебои. Раз в год проверяйте уровень охлаждающей жидкости, чтобы избежать перегрева.

Своевременное обслуживание, используя качественные материалы, продлит срок службы и обеспечит надежность всей системы, обеспечивая стабильную работу двигателя в любых условиях.
