Приборная панель Дэу Нексия — руководство по ремонту, замене и диагностике

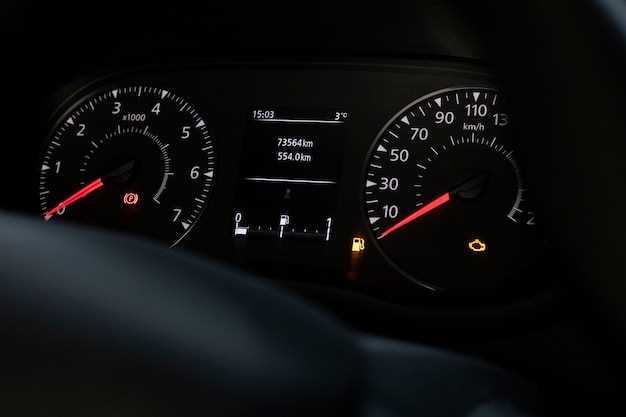

Определение причин мигания или отсутствия подсветки

Проверьте соединения проводки под панелью приборов, убедившись, что разъемы надежно зафиксированы и нет коррозии или повреждений. Проблемы с контактом могут привести к прерывистой или отсутствующей подсветке.

Осмотрите предохранитель, отвечающий за подсветку приборной панели. Если он перегорел, замените его на аналогичный по номиналу. Часто именно это вызывает исчезновение подсветки или её нестабильное поведение.

Проверьте работоспособность регулятора яркости. В случае его выхода из строя напряжение на подсветку может пропадать или мелькать при регулировке уровней яркости.

Обнаружили проблемы в электроцепи? Измерьте напряжение мультиметром на разъеме ламп подсветки. Отсутствие напряжения укажет на неисправность блока управления или повреждение внутри самой панели.

Обратите внимание на состояние ламп – их ресурс истёк или лампы вышли из строя. Замена самих ламп зачастую решает проблему, особенно если подсветка не включается вообще.

Если всё вышеуказанное проверено, и причина не найдена, исследуйте блок управления подсветкой на наличие повреждений или износа. Иногда неисправности в модулях приводят к нестабильной работе подсветки, и их требуется заменить или ремонтировать.

Расшифровка кодов ошибок и их интерпретация

Коды ошибок начинаются с буквы «P», за которой следует четыре цифры. Первые одна или две цифры указывают на систему, в которой возникла проблема. Например, «P0» обозначает общие неисправности двигателя или трансмиссии, а «P2» относится к системе безопасности или иммобилайзеру.

Конечные две цифры расскажут о конкретной ошибке. Например, код «P0171» свидетельствует о слишком богатой смеси топлива в режиме запуска, а «P0300» говорит о случайных пропусках зажигания в двигателе. Внимательно изучайте получить дешифровки, чтобы понять, какие компоненты требуют проверки или замены.

Некоторые коды сопровождаются краткими рекомендациями по устранению. Например, для кода «P0131» (неисправность цепи датчика кислорода) проверьте разъемы и сам датчик на наличие повреждений. В случае ошибок, касающихся системы зажигания или топлива, рекомендуется проверить свечи, форсунки и давление топлива.

Записи ошибок помогут определить приоритетность ремонта. Высокие коды, связанные с безопасностью или управлением двигателем, требуют незамедлительного вмешательства. В то время как мелкие сбои, такие как нестабильность датчиков, могут подождать после диагностики и устранения более важных неисправностей.

Обратите внимание, что ручное удаление кодов ошибок без устранения причины может привести к повторному появлению индикации. Лучший подход – использовать полученную информацию для проведения целенаправленной проверки или обращения к специалисту, который устраняет проблему в комплексе.

Проверка датчиков и цепей для устранения сбоев

Начинайте диагностику с проверки сопротивления датчиков с помощью мультиметра. Для этого отключите разъем и измерьте сопротивление между клеммами. Контроль показывает отклонения от заводских параметров, указанных в руководстве по ремонту.

Обратите внимание на наличие коррозии или повреждений на контактах и кабелях. Очистите их специальным контактовым спреем или замените поврежденные участки. Следите за целостностью проводки: провода не должны иметь трещин или оголенных участков.

Проверьте питание цепей, подключив мультиметр к соответствующим разъемам датчикам. Напряжение должно соответствовать спецификациям: обычно, около 5 В или 12 В. Иначе потребуется проверить блок управления, предохранители и цепи питания.

Для диагностики сигнала датчика используйте осциллограф или мультиметр в режиме измерения постоянного тока с высокочастотной фильтрацией. Проверьте наличие стабильного сигнала при различных условиях работы двигателя. Колебания или отсутствие сигнала укажут на необходимость замены датчика или реабилитации цепи.

Дополнительно сделайте тест кабельных соединений на наличие сопротивления или коротких замыканий. Используйте тестер для проверки ручки разъемов, чтобы убедиться, что соединения надежные и не прерываются.

Используйте диагностический сканер, чтобы считать коды ошибок по датчикам. Это поможет локализовать проблему, особенно при наличии нескольких несовместимых ошибок. После устранения неисправности повторно проверьте работу приборной панели и сбросьте ошибки через сканер.

Запись ошибок для последующего анализа

Чтобы эффективно фиксировать ошибки, подключите диагностический сканер к разъему OBD-II на приборной панели Дэу Нексия. Используйте доступны программы для чтения кодов ошибок, такие как Torque или ScanTool, и сохраняйте полученные данные. Обратите внимание, что коды ошибок состоят из буквенно-цифровых комбинаций, например, P0171 или B0027, которые указывают на конкретную проблему.

Далее, создавайте таблицу для систематизации ошибок, включающую такие столбцы: дату, время, код ошибки, описание, возможные причины и меры устранения. Это упростит отслеживание динамики и диагностику неисправностей при последующем ремонте или обслуживании.

Дата	Время	Код ошибки	Описание	Возможные причины	Меры устранения
2024-04-26	14:30	P0300	Несистемный пропуск зажигания	Проблемы с катушками зажигания, свечами, топливной системой	Проверка и замена свечей, катушек, диагностика топливной системы
2024-04-26	15:00	B0027	Ошибка системы подушки безопасности	Сломанный датчик, проводка, разъемы	Визуальный осмотр датчиков и проводки, при необходимости замена неисправных элементов

Регулярно сохраняйте полученные коды и комментарии, чтобы отслеживать частоту возникновения ошибок или их повторения. В дальнейшем это поможет определить причины сильных или продолжительных неисправностей, а также выбрать самый подходящий способ ремонта.

Замена и ремонт основных элементов приборной панели Дэу Нексия

Для замены приборной панели отключите аккумулятор, чтобы избежать короткого замыкания и сброса настроек. Снимите обшивки панели приборов, аккуратно открутив фиксаторы и болты, удерживающие их на месте. После этого отсоедините разъемы электропроводки, чтобы освободить панель от креплений.

Если требуется заменить блоки светодиодов или ламп подсветки, снимите их аккуратно, используя плоскую отвертку или специальные инструменты, избегая повреждений. При необходимости заменить спидометр или тахометр, извлеките их из корпуса, отжав клипсы или открутив крепежные элементы. Следите за возможностью повреждения тонких проводов или датчиков в процессе демонтажа.

При ремонте электронных плат или корректировке показаний, используйте мультиметр для диагностики контактов. Зачастую неисправности связаны с окислением контактов или обрывом дорожек. В таком случае промойте поверхности контактов специальным очистителем для электроники и восстановите целостность соединений.

При сильных повреждениях элементов, таких как панели или стрелки, целесообразно обратиться к специалистам или заказать оригинальные запчасти. Для замены указателей скорости или оборотов аккуратно демонтируйте стрелки с помощью пластиковой лопатки, избегая сильного натяжения или деформации.

После завершения всех ремонтных или монтажных работ подключите разъемы в обратной последовательности, закрепите приборную панель на место и проверьте исправность всех функций перед окончательной сборкой. Проверьте работу подсветки, индикаторов и электронных дисплеев, убедившись, что все показатели работают корректно и без задержек.

Разборка приборной панели: пошаговая инструкция

Перед началом отключите аккумулятор и убедитесь, что напряжение снято, чтобы избежать короткого замыкания. Снимите защитную накладку над рулевой колонкой, открутив винты, расположенные по краям. Для этого обычно потребуется отвертка крестовой типа.

Открутите крепления панели с помощью Torx или Phillips, аккуратно освободите ее, не тяните резко, чтобы не повредить фиксаторы. Отсоедините все разъемы, подключенные к приборной панели, запомните или зафиксируйте их расположение для обратной сборки. Обычно это происходит через защелки или фиксированные клипсы.

Если есть дополнительные модули или датчики, отсоедините их отдельно, чтобы не мешали. Внимательно обратите внимание на крепежные элементы, чтобы не потерять ничего при разборке. Далее, аккуратно вытяните саму панель из посадочного места, избегая чрезмерных усилий.

Для снятия лицевой панели или дисплея воспользуйтесь тонким пластиковым инструментом, аккуратно отделяя ее от основы, избегая царапин. В случае необходимости, замените или отрегулируйте внутренние компоненты, соблюдая правильность их расположения.

Завершив разборку, приступайте к диагностике или ремонту. Для сборки выполните последовательность действий в обратном порядке, убедившись в надежности всех соединений и фиксации элементов. После сборки подключите аккумулятор и проверьте работу приборной панели.

Замена лампочек подсветки и указателей

Для замены лампочек подсветки и указателей откройте панель приборов, аккуратно отсоедините ее, придерживая поверхность фиксирующих защёлок или винтов. После этого найдите лампочки, отвечающие за подсветку приборов и указатели, и поверните их на 90 градусов или отсоедините, нажимая на фиксаторы.

Замена лампочек требует аккуратных движений, чтобы не повредить крепёжные элементы. Перед установкой новых лампочек убедитесь, что они соответствуют техническим характеристикам – тип и мощность указаны в руководстве к автомобилю. Вставьте новые лампочки в гнёзда, повернув их до щелчка или зафиксировав фиксатором.

Проверьте работу подсветки и указателей, подключая панель обратно и включив зажигание. Если подсветка не зажглась, повторите операцию или проверьте контактные соединения. Установка новых лампочек займет не более получаса и значительно повысит видимость приборов при езде в темное время суток.

Ремонт соединительных разъемов и плат

Для восстановления работоспособности соединительных разъемов сначала очистите контакты от загрязнений и окислов, используя мягкую щетку или специальный очиститель контактов. После очистки осмотрите разъемы на наличие повреждений, трещин или сломанных фиксаторов. Поврежденные контактные пластины или корпуса замените на новые детали или восстановите при помощи паяльника и оловянной проволоки.

Для платы, на которой обнаружена коррозия, выполните чистку с помощью изопропилового спирта и мягкой щетки. При наличии следов окисления или поврежденных элементов замените их на аналогичные по характеристикам. Проверяйте целостность дорожек, при необходимости устраняя повреждения с помощью тонкой медной проволоки и пайки. Регулярно контролируйте качество контактных соединений, чтобы избежать разболтанности или короткого замыкания в будущем.

Чтобы обеспечить длительный срок службы восстановленных соединений, после ремонта нанесите тонкий слой защитного лака или герметика на обработанные участки. Это поможет защитить плату и контакты от влаги и пыли, которым они подвержены в процессе эксплуатации автомобиля.

Установка новых датчиков и корректировка настроек

Перед началом установки новых датчиков отключите зажигание и отсоедините минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Определите расположение старых датчиков – обычно они находятся в передней части автомобиля, закреплены на кузове или каркасе. Аккуратно отсоедините разъемы, избегая повреждений проводки.

Установите новые датчики, закрепляя их на тех же местах, где располагались старые. Не забудьте проверить правильность положения и надежность крепления, чтобы избежать вибраций и сбоев при эксплуатации. Подключите разъемы, убедившись в надежном контакте. После этого снова подключите минусовую клемму аккумулятора и включите зажигание.

Чтобы настроить и откорректировать параметры датчиков, используйте сканер или диагностический блок, предназначенный для автомобиля Дэу Нексия. Подключите устройство к разъему OBD-II и зайдите в раздел диагностики системы на приборной панели.

Шаг	Действие	Дополнительные рекомендации
1	Очистите память ошибок	Удалите старые коды ошибок, чтобы избежать ложных срабатываний после замены датчиков.
2	Проведите калибровку датчиков	Используйте функции диагностики для настройки чувствительности и уровня сигнала в соответствии с рекомендациями производителя.
3	Проверьте работу датчиков	На дисплее сканера убедитесь в отсутствии ошибок и правильной реакции системы при имитации условий эксплуатации.
4	Обнулите настройки	Если программа позволяет, выполните сброс настроек, чтобы сохранить свежие параметры и правильное функционирование системы.

После завершения калибровки рекомендуется провести тест-драйв, контролируя работу приборной панели и показатели системы. Если диагностика выявит сбои или неправильные показания, повторите настройку или перепроверьте надежность фиксации датчиков и разъемов.

Обслуживание блока управления и обновление ПО

Регулярное обслуживание блока управления включает очистку электропинов от окислов и грязи, а также проверку надежности соединений. Используйте изопропиловый спирт и мягкую щетку для удаления загрязнений с контактов и разъёмов. После очистки убедитесь, что все разъёмы вставлены плотно, и закрепите их специальным фиксирующим составом, если есть признаки размыкания или повреждения.

Чтобы обновить программное обеспечение блока управления, подключите диагностический прибор, совместимый с моделью Дэу Нексия, к разъёму OBD-II. Перед началом процедуры сохраните текущую версию прошивки, чтобы иметь возможность вернуться к ней в случае ошибок. Используйте только проверенные утилиты и файлы обновлений, предоставляемые официальными источниками или сертифицированными специалистами.

Процесс обновления состоит из нескольких этапов:

Шаг	Описание
Подготовка	Подключите диагностический прибор к автомобилю и к компьютеру, убедившись в наличии стабильного соединения и заряда аккумулятора не менее 80%.
Выбор файла	Запустите программу обновления и выберите соответствующий файл прошивки для вашей модели:
Загрузка	Начните загрузку файла в блок управления. Не отключайте питание и не прерывайте соединение в ходе процесса.
Завершение	После успешной установки отключите прибор и перезагрузите блок управления, чтобы убедиться в корректности работы системы.

При отсутствии опыта или соответствующего оборудования рекомендуется доверить обновление профессионалам. Неправильное выполнение процедуры может привести к сбоям или повреждению блока управления, что скажется на работе всей системы автомобиля.

Профилактика и настройка приборной панели: советы по эксплуатации

Регулярно очищайте дисплей от пыли и грязи мягкой тканью и специализированными средствами для экранов, чтобы не допустить повреждения стекла и сохранить яркость отображения.

Проверяйте свою приборную панель на наличие ошибок или аномальных сигналов. При обнаружении постоянных или вспышечных ошибок обращайтесь к квалифицированному специалисту для диагностики и ремонта.

Настраивайте яркость дисплея с учетом условий освещения в салоне. Перед поездками в темное время суток уменьшайте яркость, чтобы снизить нагрузку на глаза и сохранить заряд батареи.

Не допускайте длительного воздействия высоких температур или влаги на приборную панель. При эксплуатации на жарких солнцегретых участках используйте солнцезащитный козырек или паркируйте автомобиль в тени.

Обновляйте программное обеспечение приборной панели и контроллеров через фирменный сервис или официальные источники, чтобы избегать ошибок и получать новые функции и улучшения.

Настраивайте параметры отображения по своему удобству: меняйте единицы измерения, включайте или отключайте дополнительные показатели, чтобы сделать управление более комфортным и информативным.

Производите профилактический осмотр электросхем и соединений приборной панели при каждом техническом обслуживании автомобиля. Это поможет убедиться в целостности контактов и исключить риск коротких замыканий или сбоев.

Регулярная проверка электропроводки и контактов

Определите дни, когда стоит проводить осмотр электропроводки и контактов: желательно раз в 3-6 месяцев. Начинайте с осмотра под приборной панелью и в области блока предохранителей. Обратите внимание на наличие изломанных, потрескавшихся или обгоревших проводов и изоляции.

Проверьте соединения: осмотрите разъемы и контакты на наличие коррозии, окисления или расшатанных соединений. Контакты должны быть чистыми и плотно закрепленными. Используйте мягкую щетку или сухую тряпку для очистки, избегая смазочных материалов и жидкостей, которые могут ухудшить контакт.

Особое внимание уделите следующим участкам:

• Разъёмы под торпедой и рядом с аккумулятором
• Соединения датчиков и блоков управления
• Пайки и скрутки, особенно в местах прохождения кабелей через гофры или защиты

После очистки и осмотра подключите разъемы обратно и закрепите все фиксаторы. Проверьте работу приборной панели и подсветки, убедитесь, что все контакты надежно зафиксированы и не шевелятся при легком натяжении кабелей.

Если обнаружите подтекание жидкости, окисление или повреждение изоляции, замените поврежденные участки немедленно. Используйте только рекомендованные производителем запчасти и материалы, чтобы избежать дальнейших проблем.

Калибровка датчиков и стрелочных приборов

Подготовьте автомобиль к калибровке, выключив зажигание и убедившись, что все датчики и стрелочные приборы находятся в исходных положениях. Перед началом процедуры проверьте наличие исправных соединений и отсутствие повреждений кабелей.

Для точной настройки стрелочных приборов установите ключи или отвертки, предназначенные для регулировки, и аккуратно поверните их по часовой или против часовой стрелки, пока стрелка не совпадет с нулевой отметкой или указанным эталонным значением. Обычно на приборной панели есть метки или «00», служащие ориентирами.

При калибровке датчиков, таких как датчик уровня топлива, давления масла или температуры, используйте ручные или автоматические стенды диагностики, подключив их к разъему автомобиля. Включите соответствующую программу, выберите необходимую процедуру и следите за последовательностью шагов на экране.

Время калибровки зависит от конкретного датчика и инструмента, однако стандартной рекомендацией является выполнение процедуры до появления стабилизированной реакции и совпадения показаний с эталонными данными, полученными из документации или при помощи мультиметра.

По завершении настройки отключите диагностический прибор и проверьте работу датчиков и стрелочных приборов в различных режимах эксплуатации автомобиля. Обратите внимание, чтобы стрелки не «плавали» и показатели соответствовали реальным значениям, каким бы минимальным или максимальным они ни казались.

Если стрелка или датчик неправильно отображает значение после калибровки, повторите процедуру или проверьте целостность подключений и наличие обновлений программного обеспечения для диагностики. Не забудьте зафиксировать настройки, чтобы исключить их случайное изменение впоследствии.
